Motorlu taşıtlar hayatımızın vazgeçilmez bir parçasıdır. Fakat çevreye etkileri büyük çoğunluğumuzun görmezden geldiği bir sorundur. Ülkemiz gibi gelişmekte olan ülkelerde motorlu taşıt sayısı giderek büyük bir hızla artmaktadır. Taşıtların emisyon ölçümleri de devlet kurumlarınca ölçülmekte ve takip edilmektedir.

Sistem Gereksinimleri

Emisyon ölçümünde çoğu yerde eğitimli mekanik ustaları çalışmaktadır. Bu ustaların kullandıkları cihazlarda teşvik kullanılarak yaygınlaştırılmak istenmektedir. Bu test cihazları zorlu çalışma koşullarında güvenilir çalışma sergileyebilmek yağ, toz gibi zor koşullarda çalışmaya uygun olmalıdır.

Projenin Uygulanması

Sistem Tanımı

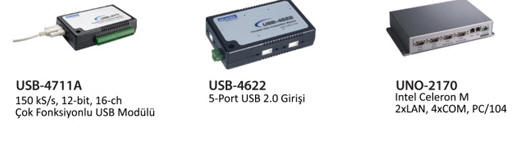

Çözümlerimizde kullanılan USB-4622 (USB 2.0 girişi); USB kamera, USB-4711A (çok fonksiyonlu DAQ modülü) ve USB-4718 (termokupl modülü)'nin entegrasyonu için kullanılmıştır. USB-4711A ve USB-4718 emisyon gazının alımı, C02, HC ve CO emisyonlarının ölçüm ve analizinde kullanılır. Kayıtların devlet arşivlerinde tutulması amacıyla USB kamera tüm plakaların fotoğrafını çeker. UNO-2170 tüm işlemlerin kontrolünü sağlar.
Araç, belirlenen bölgeye park ettiğinde UNO-2170 USB kamerayı çalıştırır ve plakanın fotoğrafı çekilir. Optik karakter analizinden sonra, plaka tanınanarak önceki muayene sonuçlarına ulaşılır. Kayıtlar kontrol edildikten sonra muayene işlemi başlar. Bunun sonucunda sistem, aracın testi geçip geçemediğini belirler ve test sonuçlarını arşive yollar.


Sonuç

Normalde bu işlemler için ticari bilgisayarlar kullanılır. Fakat, CPU fanları elle temizlenmeli, harddiskler de düzenli olarak değiştirilmelidir. Bunlar, bilgisayarların bu işlemlerde kullanılmasını güçleştirir. UNO-2100 serisinin fansız bilgisayarları ve USB bazlı DAQ modülleri bakım masraflarını büyük oranda düşürür ve sistem güvenilirliğini mükemmel kılar. Bunlarla birlikte, taşınabilir hale getirilen sisteme kolaylıkla bakım yapılabilir ve geliştirmeler eklenebilir.

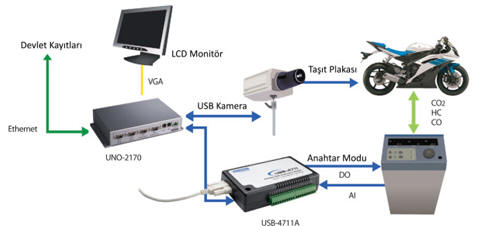

Sistem Diyagramı

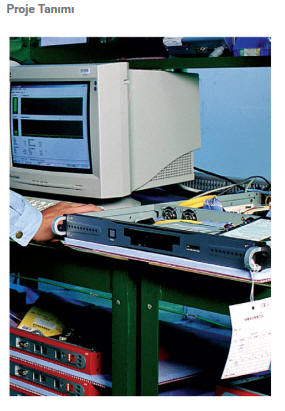

Birçok endüstriyel uygulamada ses kalitesinin arttırılmasına yönelik yatırımlar yapılmaktadır. Ses kalitesin analiz sistemlerinin maliyetini düşürmek isteyen müşterilerimize Kontrolmatik yenilikçi, isabetli, ucuz ve üretimi arttıran çözümler sunmaktadır.

Sistem Gereksinimleri

Önerilen çözümlerizde ses kalitesinin analizinde kullanılan daha düşük maliyetli PC bazlı bir test sistemi müşterilerimize sunulmaktadır. Bu sistemlerde aran koşullar aşağıdaki gibidir:
-    Aynı anda çok sayıda cihazı test etmeye olanak sağlayan çok sayıda analog giriş kanalı.
-    Mikrofon sinyallerini analiz etmek için yüksek kazanç arayüzü.
-    Elektronik cihazları bağlamak için çok sayıda dijital giriş ve çıkışlar.
-    Enstrümanlar ile iletişim kurabilmek için GPIB kartı.

Projenin Uygualanması

Sistem Tanımı

Sistemimizde, ön yüklenmiş müzikleri çalan PCI-1710HG'nin elektronik cihazları tetikleyebilen dijital çıkış kanalları kullanılabilir. Elektronik cihazlardan gelecek ses sinyallerine ihtiyaç duyan kulaklıklar için PCI-1710HG'nin analog giriş kanalları kullanılabilir. Test uygulaması, verilerin durumlarla uyuşup uyuşmadığını kontrol eder. Bu aşamanın ardından operatör, ekrandan cihazın testi geçip geçemediğini görebilir.

Sonuç

Geleneksel özel test sistemleriyle karşılaştırıldığında, çözümümüz üretimde %50 artış sağlar. Aynı anda iki elektronik cihaz kontrol edilebilir. Test ekipmanlarından %29'a varan oranlarda tasarruf sağlanır. Belirlenmiş tüm elektronik cihazlara uygulanabilen bir sistemdir. Ayrıca sistemimiz operatörlerin kendinsin kontrol edebileceği bir sistem olduğundan bakım masraflarında da tasarruf sağlanmış olur.

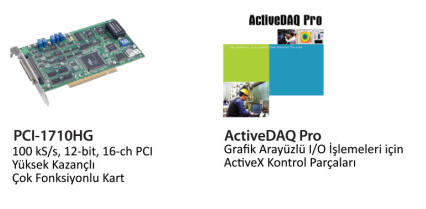

Sistemimizde kullanılan PCI-1710HG'nin gelişmiş devre tasarımı yeni özellikler sunmaktadır. En çok kullanılan 5 ölçme ve kontrol fonksiyonu da bunlara dahildir: 12-bit Analog-Dijital çevrimi, Dijital-Analog çevrimi, dijital giriş, dijital çıkış ve Sayıcı-Zamanlayıcı fonksiyonları en çok kullanılan fonksiyonlardır. Yüksek kazanç tasarımı en düşük sinyalleri dahi (+/- 0,005V) ekstra amfiye ihtiyaç duymadan ölçemeye olanak sağlar.

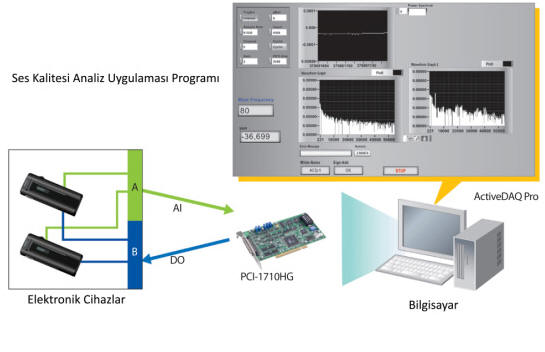

Sistem Diyagramı
